主要技术特征 (DG、SG单三相干式变压器)
1、输入电压：额定电压±10% 2、输出电压：额定电压+5%（容载） 3、效率：≥95% 4、波形失真：无附加波形失真 5、功能：具有输入电压、输出电压、电流等指示 6、保护：具有过流保护 7、可长期连续长期无人值守工作 8、绝缘电阻：≥50MΩ 9、电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象 10、过载能力：二倍的额定电流，维持一分钟。
变压器--外形尺寸 (DG、SG单三相干式变压器)
型号(KVA)
外形尺寸 长×宽×高(cm)
安装尺寸(cm)
外壳尺寸 长×宽×高(cm)
变压器重量(kg)
SG-10
42×21×42
135×310
70×35×77
90
SG-20
52×24×52
155×400
180
SG-30
55×28×65
165×400
80×40×87
220
SG-40
61×30×65
170×400
265
SG-50
175×400
100×50×104.5
295
SG-60
70×32×66
190×450
370
SG-70
400
SG-80
70×35×67
195×450
450
SG-100
75×35×68
210×450
490
SG-120
215×450
520
SG-150
85×37×68
230×450
120×65×114.5
650
SG-200
95×45×68
290×450
850
SG-250
95×45×83
120×70×124.5
1080
SG-300
105×45×95
1350
干式变压器的技术参数
1、使用频率：50 / 60HZ ；
2、空载电流：< 4 % ；
3、耐压强度：2000V / min无击穿；测试仪器：YZ1802 耐压试 验仪（20mA ) ；
4、绝缘等级：F级（特殊等级可定制）；
5、绝缘电阻：≥2M欧姆测试仪器：ZC25B 一4 型兆欧表<1000 V )；
6、连接方式：Y/Y 、△/Y0 、Yo/△，自耦式（可选）；
7、线圈允许温升：I00K；
8、散热方式：自然风冷或温控自动散热；
9、噪音系数：≤30dB

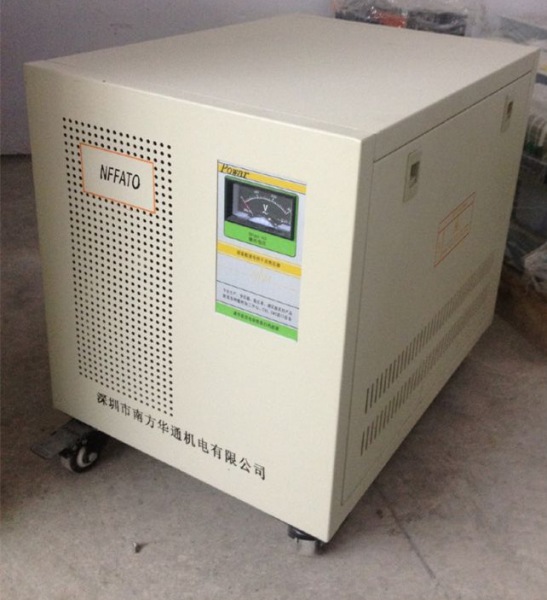

干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到1600KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。
工作环境
O - 4O ℃ ，相对湿度< 80 %
海拔高度：不超过2500 米。
避免遭受雨水、湿气、高温、高热或直接日照。其散热通风孔与周边物体应有不小于40cm 的距离。
防止工作在腐蚀性液体、或气体、尘埃、导电纤维或金属细屑较多的场所。
防止工作在振动或电磁干扰场所。
避免长期倒置存放和运输，不能受强烈的撞击。
